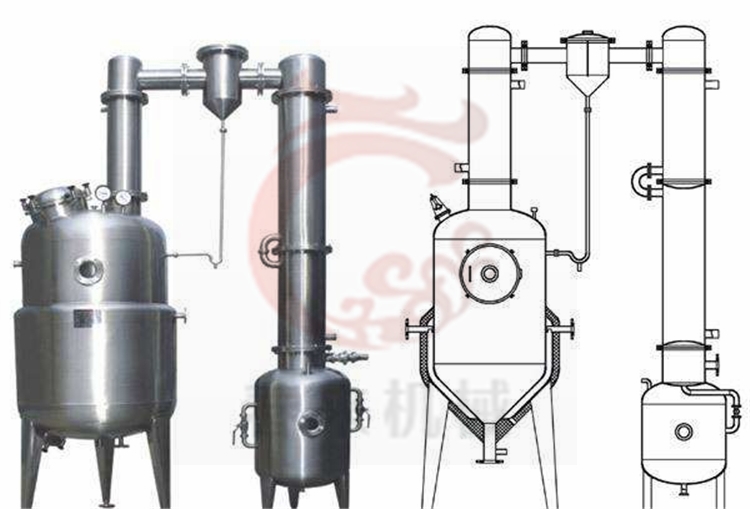

ZN型真空減壓濃縮罐，是在真空係統下操作的夾套濃縮罐。ZN型真空減壓濃縮罐是通用性的蒸發裝置，可廣泛用於製藥、食品、化工、輕工等行業的水、醇或其他有機溶媒料液的蒸發濃縮。本設備適用於中藥熱回流提取，濃縮、酒精蒸餾以及藥渣的酒精回收等，可一罐多用。
裝置的組成
本設備主要包括夾套式濃縮罐，氣濾絲網式捕液器，列管式冷凝器，蛇管式冷卻器以及受液貯罐等五部分組成。其他所需的真空係統（真空泵，緩衝罐等），料液計量罐，排液泵等由客戶自行配套。也可根據客戶要求，由我公司代為配套。
結構特點
①為防止物料被汙染，凡與物料接觸部分均采用不鏽鋼製造。
②為提高汽液分離和捕集霧沫的效果，ZN型是在濃縮罐頂部增設氣濾式過濾網層。ZN-C型是加長筒體分離段。
③為克服濃縮罐頂二次蒸汽在進入冷凝器前被冷凝而反回罐內的缺點。本設備將冷凝器改為斜臥式。
④為提高設備的生產能力，本設備將濃縮罐夾套的加熱麵積，冷凝、冷卻器的麵積均有不同程度的加大。
⑤為防止濃縮罐出液管產生死角，濃縮罐底部改為錐底，不鏽鋼球形考克，直按安裝在罐底，便於排淨濃縮液。
⑥在濃縮罐下部設置了快開式手孔，以便清理罐內殘液，殘渣。
⑦ZN-C型是將加熱夾套分兩段或三段，當液麵降低時關閉上段加熱防止幹壁結焦，另外還節約了蒸汽。
裝置的組成
本設備主要包括夾套式濃縮罐，氣濾絲網式捕液器，列管式冷凝器，蛇管式冷卻器以及受液貯罐等五部分組成。其他所需的真空係統（真空泵，緩衝罐等），料液計量罐，排液泵等由客戶自行配套。也可根據客戶要求，由我公司代為配套。
結構特點
①為防止物料被汙染，凡與物料接觸部分均采用不鏽鋼製造。
②為提高汽液分離和捕集霧沫的效果，ZN型是在濃縮罐頂部增設氣濾式過濾網層。ZN-C型是加長筒體分離段。
③為克服濃縮罐頂二次蒸汽在進入冷凝器前被冷凝而反回罐內的缺點。本設備將冷凝器改為斜臥式。
④為提高設備的生產能力，本設備將濃縮罐夾套的加熱麵積，冷凝、冷卻器的麵積均有不同程度的加大。
⑤為防止濃縮罐出液管產生死角，濃縮罐底部改為錐底，不鏽鋼球形考克，直按安裝在罐底，便於排淨濃縮液。
⑥在濃縮罐下部設置了快開式手孔，以便清理罐內殘液，殘渣。
⑦ZN-C型是將加熱夾套分兩段或三段，當液麵降低時關閉上段加熱防止幹壁結焦，另外還節約了蒸汽。
